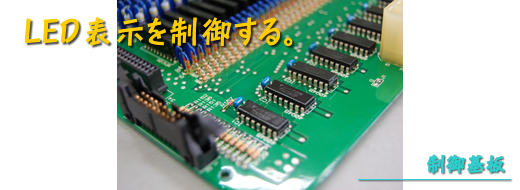

表示制御基板
LEDユニット上でデータを表示するために必要な機能を持ったオリジナル基板です。
下記製品の他各種カスタマイズ基板・オリジナル基板の設計・製作を行います。
製品リスト
クラスタ型LED駆動用基板・ISP-016
●ISP-017
シリアル3ポート・パラレルOUT48ビット汎用マイコン基板
H8S-2329マイクロコンピュータ搭載(CPUクロック 24.576MHz)
外形寸法 : 120×80 (mm)
入力電源 : DC5V (内部動作3.3V)
消費電流 : 0.2A
仕様書を見る
クラスタ型LED駆動用基板・ISP-016
●ISP-016(A)・(B)
16ライン差動ドライバ/レシーバ搭載 インターフェース基板
各種制御信号の延長に便利
(A) TTLレベル入力 ⇒ RS-485出力
(B) RS-485入力 ⇒ TTLレベル出力
外形寸法 : 50×115 (mm)
入力電源 : DC5V
消費電流 : 0.5A以下
クラスタ型LED駆動用基板・ISP-015
●ISP-015
クラスタ型3色LED 16×8個の駆動用
(LED定格順電圧12V以下、 電流100mA以下専用)
外形寸法 : 予定 200×165 (mm) 回路設計のみの為
入力電源 : 制御部 DC5V LED電源 12V
消費電流 : 制御部 0.5A以下 LED電源 最大26A (使用クラスタによる)
仕様書を見る
クラスタ型LED表示制御基板・ISP-014
●ISP-014
クラスタ型3色LED8×8ドットの表示制御基板
高耐圧大電流制御が可能
(1素子当たり 耐電圧 DC100V以上 電流2A 以上)
外形寸法 : 180×150 (mm)
入力電源 : 制御部 DC5V 負荷電源 最大DC80V
消費電流 : 制御部 0.5A以下 負荷電源 最大32A
仕様書を見る
クラスタ型LED表示制御基板・ISP-013
●ISP-013
クラスタ型単色LED5×7ドットのJIS8コード表示+コロン用
(4ドット)の表示制御基板。高耐圧大電流制御が可能
FPGAのプログラミングで入力データに対する出力データを自由にカスタマイズ。多彩な用途に
(1素子当たり 耐電圧 DC100V以上 電流2A 以上)
外形寸法 : 220×180 (mm)
入力電源 : 制御部 DC12V 負荷電源 DC100V以上可能
消費電流 : 制御部 0.5A以下 負荷電源 最大30A
仕様書を見る
複合インターフェース基板・ISP-012
●ISP-012-1
複合インターフェース基板
8ビット TTL入力 ⇒トランジスタアレイ(50V 500mA)出力
4ビット TTL入力 ⇒リレー a接点出力
4ビット RS-485/フォトカプラ入力(選択) ⇒ TTL出力
外形寸法 : 115×50 (mm)
入力電源 : DC5V
消費電流 : 0.5A以下
仕様書を見る
7セグLED制御基板・ISP-006
●ISP-006
キースイッチスキャン(32ビット)及び
アノードコモン7セグメントLED(32個)制御
外形寸法 : 130×85.5 (mm)
入力電源 : DC5V
消費電流 : 0.5A以下
出力信号: 8×4ビット(32ビット)分のスイッチ情報データ
2桁×16ライン(合計32個)の7セグメントLEDのダイナミック点灯が可能
仕様書を見る
インターフェース用基板・ISP-005
●ISP-005
FPGAによるプログラミング可能な汎用インターフェース基板
(ISP-004用データ変換分岐基板として使用可能)
外形寸法 : 100×100 (mm)
入力電源 : DC5V
消費電流 : 0.5A以下
入出力信号: 入力(RS-485)8+1ライン 出力(TTL) 12ライン×2
仕様書を見る
LED駆動用基板・ISP-004
●ISP-004
クラスタ型3色LED 16×8個の駆動
(LED定格順電圧12V以下、 電流100mA以下専用)
外形寸法 : 260×165 (mm)
入力電源 : 制御部 DC5V LED電源 12V
消費電流 : 制御部 0.5A以下 LED電源 最大26A (使用クラスタによる)
仕様書を見る
※製品の詳細につきましては弊社までお問合せください
